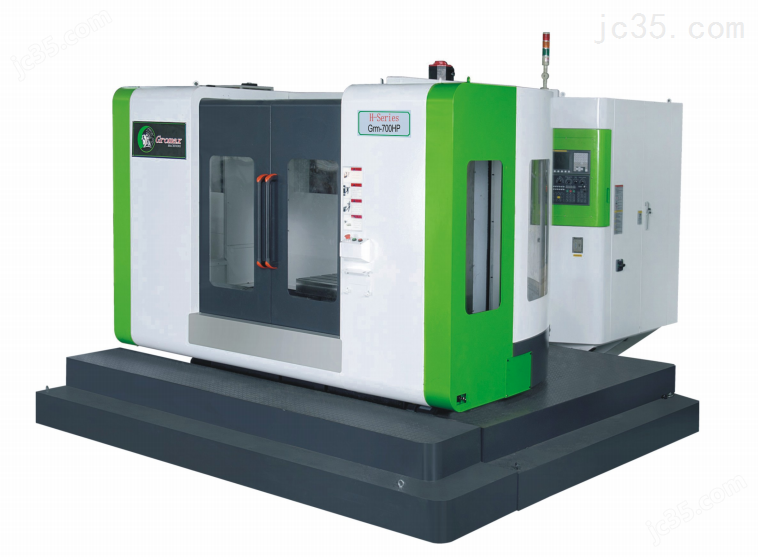

在模具制造与重型机械加工领域，当面对数吨重的模胚或大型腔结构时，传统的立式加工中心往往面临“刚性不足、排屑不畅、装夹不便”的三大瓶颈。动柱式卧式开框机（如格勒玛Grm-8010HP）的出现，正是针对这些痛点的一次结构性革新。它摒弃了立式机床“主轴动、工作台承重”的传统模式，采用“立柱移动、主轴卧式布局”的架构，在重切削稳定性与排屑效率上实现了质的飞跃，成为大型模具粗加工与半精加工的高效解决方案。
一、结构解析：为何“动柱+卧式”是重切削的优选？
动柱式卧式开框机的设计逻辑核心在于“降低重心、分散应力”。
1.动柱式（MovingColumn）结构优势
区别于固定龙门或立式C型结构，动柱式设计让沉重的立柱带着主轴系统在床身上移动（X轴），而工作台仅负责回转或分度（B轴）。这种结构将切削反力直接传递至床身基础，避免了立式机床中“工作台悬伸”导致的力矩问题。对于Grm-8010HP这类设备，其X轴行程可达1600mm，配合重达19吨的整机重量，确保了在满负荷切削时的极低振动。
2.卧式主轴（HorizontalSpindle）的排屑红利
主轴水平布置，配合工作台1°×360°的任意分度能力，使得切屑在重力作用下自然坠落。相比立式机床切屑堆积在型腔底部导致的二次切削与刀具磨损，卧式结构配合高压冲屑系统，能实现“切屑即排走”，极大提升了深腔开框的刀具寿命与加工连续性。BT50锥孔与22kW大功率主轴的组合，专为大直径面铣刀和玉米铣刀的重载切削设计。
二、性能定位：介于龙门与立加之间的“效率怪兽”
动柱式卧式开框机在加工链中通常扮演“粗加工+半精加工”的角色，其性能指标具有鲜明特征。
1.精度与刚性的平衡
虽然定位为开框机（粗框机），但现代机型如Grm-8010HP并未牺牲精度。其全行程定位精度可达±0.005mm，重复定位精度±0.003mm，这得益于硬轨（或滚柱导轨）与预拉伸滚珠丝杠的应用。这种配置使其在去除大量余量后，仍能保证足够的几何精度，为后续精加工留出均匀余量。
2.自动化集成能力
配备30/40/60把刀的链式刀库及6秒换刀机构，使其能够胜任复杂模腔的连续加工。操作者可将粗铣、半精铣、钻孔、攻丝等工序集成在一台设备上完成，减少了工件二次装夹带来的定位误差与吊装时间，特别适合单件或小批量的大型模具制造。
三、应用场景：谁需要这台设备？
该设备并非通用型机床，其价值在特定场景中尤为突出：
1.大型注塑模/压铸模模胚：汽车保险杠、仪表盘等大型模具的型腔开粗。
2.重型机械基座：矿山机械、液压阀块等厚实工件的批量铣削。
3.航空航天结构件：铝合金或钛合金框架的初加工。
结语
动柱式卧式开框机是重型加工领域的“特种兵”。它通过独特的机械架构，解决了大工件“切得动、排得出、装得稳”的核心需求。对于致力于提升大型零件加工效率的企业而言，它不仅是设备，更是缩短模具交付周期的关键生产力工具。
